摘要：

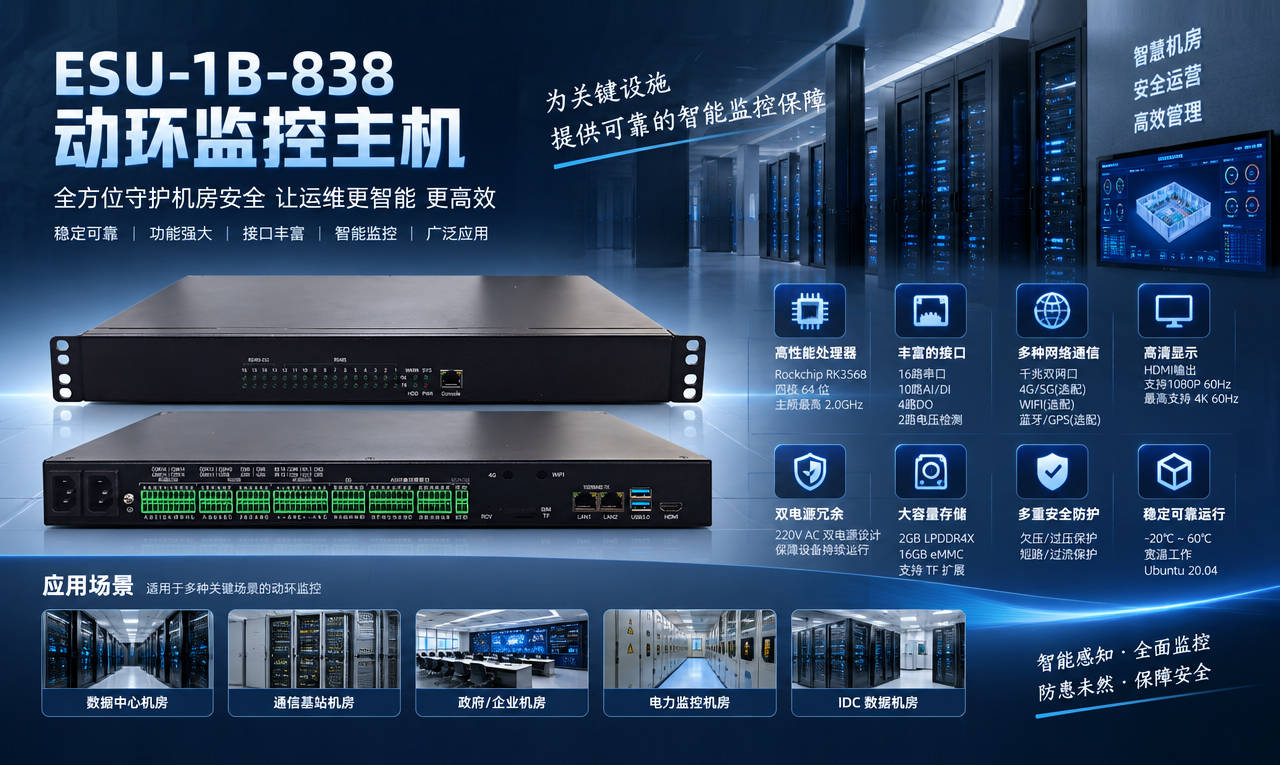

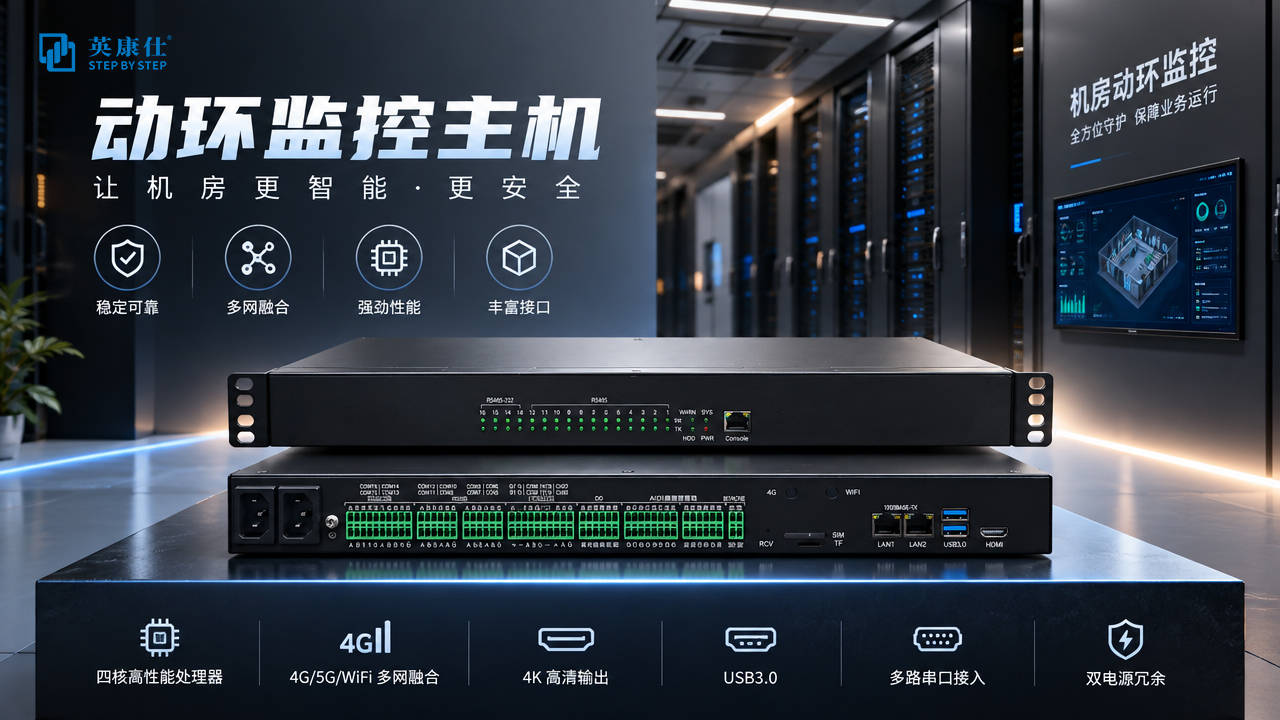

动环监控系统要接入温湿度、漏水、烟感、门磁、UPS、空调、配电等数十类设备，串口不够、传感器供电麻烦、断电丢数据是常见痛点。英康仕ESU-1B-838动环监控主机提供16路串口（其中4路带12V供电）、10路AI/DI复用、2路电压检测、4路继电器输出，双电源冗余，1U机架式，可选4G/5G，为动环监控场景提供了一台接口密度高、供电一体化、可靠性扎实的硬件平台。

一、动环监控选型，卡在哪些地方？

动环监控系统是机房、基站、变电站的“环境哨兵”，负责采集温湿度、漏水、烟感、门磁、UPS、空调等设备状态。但真正做过项目的人都知道，选型时有几个坑绕不开：

串口不够用。 一套动环系统要接温湿度传感器、漏水绳、烟感、门磁、空调协议转换器、UPS智能卡、蓄电池监测……少则七八个，多则十几个串口设备。普通工控机顶多4到6个串口，根本不够插。

传感器供电麻烦。 温湿度传感器、漏水检测模块很多是12V供电。串口只有信号没有电，就得额外拉电源线或配供电模块，现场布线乱、故障点多。

断电丢数据。 机房偶尔跳闸、市电不稳，动环主机一断电，正在采集的数据就丢了。严重时数据库损坏，运维得重装恢复。

机柜空间紧张。 动环主机通常装在标准19英寸机柜里，设备尺寸必须规范，1U或2U才能顺利上架。

ESU-1B-838针对这些痛点做了系统性设计，在接口密度、供电集成、电源冗余和机架适配上都给出了明确的答案。

二、16路串口+4路供电，接线省一半

串口是动环监控的命脉。ESU-1B-838前面板提供1个console RJ45调试RS232串口，后面板扩展出16路串口，具体分配如下：

• COM1-COM4：RS485串口，每路带12V 1A供电输出。这4路是核心优势，温湿度传感器、漏水检测模块、12V变送器可以直接插上，同时传数据和供电，省掉额外电源线和供电模块。
• COM5-COM12：RS485串口，默认不带隔离，可选隔离。用于连接UPS智能卡、空调协议转换器、电表等标准RS485设备。
• COM13-COM16：RS232/485可选串口，默认不带隔离，可选隔离。留给老型号设备或需要RS232通信的仪表。

16路串口意味着什么？ 一套中型动环系统需要的串口设备，一台ESU-1B-838基本可以全覆盖，不需要再外挂串口服务器。机柜里少一台设备，就少一个故障点，也少一份维护成本。

三、AI/DI/DO全覆盖，传感器直连

动环监控要采集的信号分三类：模拟量、数字量、控制量。ESU-1B-838都覆盖了。

10路AI/DI复用，其中4路带12V 1A供电。AI模式下支持0~10V直流电压输入或4~20mA直流电流输入，可以直接接温湿度变送器、压力传感器、漏水检测电阻信号。DI模式下，≤0.8V为0，≥2V为1，中间非稳态为0，用于门磁、烟感、水浸等开关量采集。模式通过软件配置切换，一台设备适应多种传感器类型。

2路电压检测通道，电压范围-40~-60V，测量误差≤0.5%。这个通道专门用于蓄电池组电压监测，动环监控中电池电压是核心数据，直接采集比外接变送器更可靠。

4路DO功率继电器输出，触点负载250VAC或30VDC 3A。可直接驱动声光报警器、风机、除湿机、电磁阀等执行设备，不需要中间继电器。

从采集到控制，ESU-1B-838一台设备就能完成动环监控的完整闭环。

四、双电源冗余+8路DC输出，供电不愁

动环监控主机通常无人值守，供电可靠性直接决定系统能不能稳定跑。

ESU-1B-838采用220V AC双电源冗余设计，同时接入两路市电，任一路断电另一路无缝接管，整机不关机、系统不受影响。内置欠压保护、短路保护、过流保护、过压保护四重防护。

设备还提供8路DC 12V输出，最大3.75A，总负载45W。这8路输出可以直接给周围的传感器、交换机、摄像头等小功率设备集中供电，机柜里不用再塞一堆电源适配器，配电布局更清爽。

工作温度覆盖-20℃~60℃，湿度20%~90%无凝露，配合硬件看门狗定时器（0~255秒可设），系统异常自动复位，减少人工到场干预。

五、对比其他品牌，英康仕ESU-1B-838优势在哪？

市面上动环监控主机不少，但能做到串口、供电、IO、电源四个维度同时兼顾的不多。对比常见方案：

• 串口数量：普通动环主机通常4到8路串口，ESU-1B-838做到16路，且4路带12V供电，传感器直连，省去外挂串口服务器和供电模块。
• IO类型：很多产品只做DI/DO，AI模拟量需要外接模块。ESU-1B-838集成10路AI/DI复用和2路电压检测，模拟量采集不用再外挂。
• 电源设计：多数动环主机单电源供电，断电即停机。ESU-1B-838双电源冗余，同时提供8路DC 12V输出，供电一体化程度更高。
• 机架适配：1U标准机架式，尺寸437mm×262mm×44.4mm（含耳朵483mm），可直接上19英寸机柜，不占额外空间。
• 通信扩展：标配2个千兆网口，可选4G/5G、WiFi 2.4G/5G、蓝牙4.2、GPS，有线无线多网融合，偏远站点也能数据回传。
• 边缘算力：内置1TOPS NPU，支持Ubuntu 20.04，可在本地做轻量数据分析与异常识别，为后续智能化升级留出空间。

六、结语

动环监控系统选型，核心就几件事：串口够不够多、传感器供电方不方便、断电丢不丢数据、机柜装不装得下、能不能7×24稳定跑。ESU-1B-838在16路串口、4路带供电、10路AI/DI复用、2路电压检测、4路继电器输出、双电源冗余、1U机架式这几个维度上给出了明确答案。对于正在做动环监控项目选型的集成商和运维方来说，这台设备值得放进对比清单。

FAQ

Q：16路串口具体怎么分配？

A：COM1-COM4为RS485带12V 1A供电；COM5-COM12为RS485；COM13-COM16为RS232/485可选。另有前面板1个console RJ45调试串口。

Q：传感器供电怎么解决？

A：COM1-COM4每路带12V 1A供电，可直接给温湿度、漏水检测等传感器供电，无需额外电源线。设备还提供8路DC 12V输出，总负载45W，可集中给外设供电。

Q：双电源冗余怎么工作？

A：两路220V AC同时接入，一路断电时另一路自动承担全部负载，设备不中断、不重启。

Q：支持哪些无线通信？

A：可选配4G/5G多网融合、WiFi 2.4G/5G、蓝牙4.2、GPS，具体配置需在订购时确认。

Q：能装进标准机柜吗？

A：1U机架式设计，尺寸437mm×262mm×44.4mm（含耳朵483mm），可直接上19英寸标准机柜。

Q：操作系统是什么？

A：预装Ubuntu 20.04，方便二次开发和协议对接。
