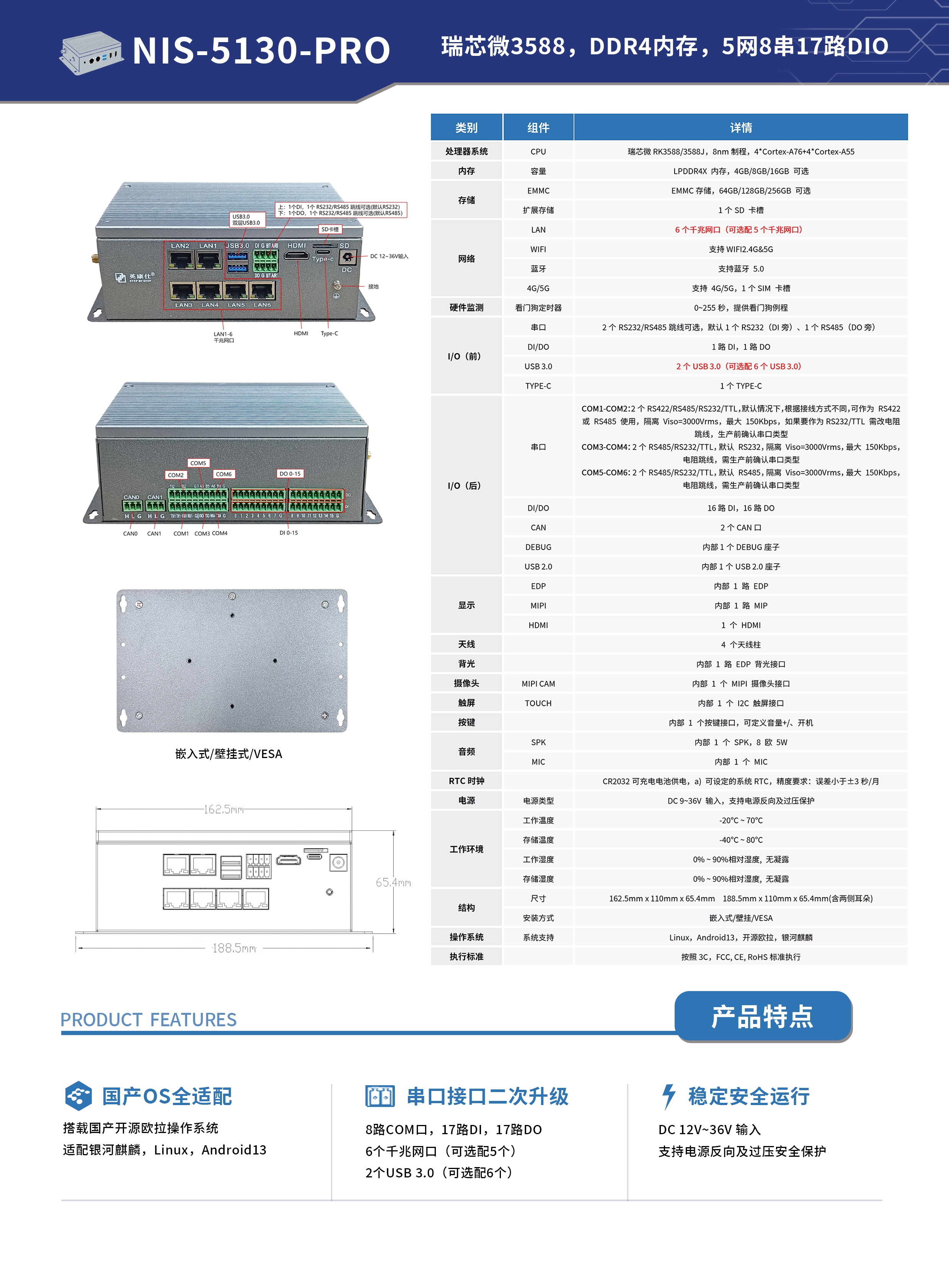

NIS-5130-PRO
内存存储:16G+256G
网口:6*千兆网口(可选配5个)
串口:6路COM口:RS422/485/232
CAN:2路隔离CAN
DIO:16路隔离DI,16路隔离DO
类别 |
组件 |
详情 |
处理器系统 |
CPU |
瑞芯微RK3588/3588J,8nm制程,4*Cortex-A76+4*Cortex-A55 |
内存 |
容量 |
LPDDR4X 内存,4GB/8GB/16GB 可选 |
存储 |
EMMC |
EMMC存储,64GB/128GB/256GB 可选 |
扩展存储 |
1个SD 卡槽 |
|
网络 |
LAN |
6个千兆网口(可选配5个千兆网口) |
WIFI |
支持WIFI2.4G&5G |
|
蓝牙 |
支持蓝牙 5.0 |
|
4G/5G |
支持 4G/5G,1个SIM 卡槽 |
|
硬件监测 |
看门狗定时器 |
0~255秒,提供看门狗例程 |
I/O(前) |
串口 |
2个RS232/RS485跳线可选,默认1个RS232(DI旁)、1个RS485(DO旁) |
DI/DO |
1路DI,1路DO |
|
USB 3.0 |
2个USB 3.0(可选配6个USB 3.0) |
|
TYPE-C |
1个TYPE-C |
|
I/O(后) |
串口 |
COM1-COM2:2个RS422/RS485/RS232/TTL,默认情况下,根据接线方式不同,可作为 RS422 或 RS485 使用,隔离 Viso=3000Vrms,最大 150Kbps,如果要作为RS232/TTL 需改电阻跳线,生产前确认串口类型 COM3-COM4:2个RS485/RS232/TTL,默认 RS232,隔离 Viso=3000Vrms,最大 150Kbps,电阻跳线,需生产前确认串口类型 COM5-COM6:2个RS485/RS232/TTL,默认 RS485,隔离 Viso=3000Vrms,最大 150Kbps,电阻跳线,需生产前确认串口类型 |
DI/DO |
16路DI,16路DO |
|
CAN |
2个CAN口 |
|
DEBUG |
内部1个DEBUG座子 |
|
USB 2.0 |
内部1个USB 2.0座子 |
|
显示 |
EDP |
内部 1 路 EDP |
MIPI |
内部 1 路 MIP |
|
HDMI |
1 个 HDMI |
|
天线 |
|
4 个天线柱 |
背光 |
|
内部 1 路 EDP 背光接口 |
摄像头 |
MIPI CAM |
内部 1 个 MIPI 摄像头接口 |
触屏 |
TOUCH |
内部 1 个 I2C 触屏接口 |
按键 |
|
内部 1 个按键接口,可定义音量+/、开机 |
音频 |
SPK |
内部 1 个 SPK,8 欧 5W |
MIC |
内部 1 个 MIC |
|
RTC时钟 |
|
CR2032可充电电池供电,a) 可设定的系统RTC,精度要求:误差小于±3秒/月 |
电源 |
电源类型 |
DC 9~36V 输入,支持电源反向及过压保护 |
工作环境 |
工作温度 |
-20°C ~ 70°C |
存储温度 |
-40°C ~ 80°C |
|
工作湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
存储湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
结构 |
尺寸 |
162.5mm x 110mm x 65.4mm 188.5mm x 110mm x 65.4mm(含两侧耳朵) |
安装方式 |
嵌入式/壁挂/VESA |
|
操作系统 |
系统支持 |
Linux,Android13,开源欧拉,银河麒麟 |
执行标准 |
|
按照3C,FCC, CE, RoHS标准执行 |
